详解电动二通阀的工作原理及接线图

在现代建筑空调系统中，电动二通阀作为末端水路控制的核心元件，发挥着至关重要的作用。它通过温控器准确控制驱动器电机的工作，进而驱动阀门的开启与关闭，实现管道内介质的流通与断开，之后通过风机盘管送风，实现对室内温度的自动调节。

今天，我们就来深入了解一下电动二通阀的工作原理及其接线图。

一、电动二通阀的工作原理

基于温控器对驱动器电机的准确控制。

(1) 当室内温度高于设定值时，温控器发出信号，驱动器电机接收到信号后驱动阀门关闭，从而减少冷却介质的流通，降低室内温度；

(2) 反之，当室内温度低于设定值时，温控器则控制驱动器电机驱动阀门开启，增加介质的流通，提升室内温度。这种智能化的控制方式，使得室内温度能够维持在一个舒适且恒定的范围内。

二、产品特点

除了工作原理外，电动二通阀的产品特点也是其广泛应用的重要原因。

(1) 首先，其结构紧凑、易于安装，大大节省了安装成本和时间。

(2) 其次，电动二通阀的关闭压差大，关闭严密，能够有效防止介质泄漏。

(3) 再者，其直通水流设计不堵渣，KVS值远大于一般的二通阀，保证了介质流通的顺畅。

(4) 之后，电动二通阀的阀门柔性开启，能有效防止水锤现象，保护了管道系统的安全。

三、材料方面

(1) 在材料方面，电动二通阀的阀体采用锻压黄铜制造，具有优异的耐腐蚀性和机械性能。

(2) 密封材料采用PTFE/HNBR，具有良好的密封性和耐磨性。

(3) 此外，驱动器扭矩和阀门开启扭矩均控制在较低范围内，保证了产品的稳定性和耐用性。

(4) 公称压力、工作介质和流体温度等参数也均符合行业标准，能够满足各种应用环境的需求。

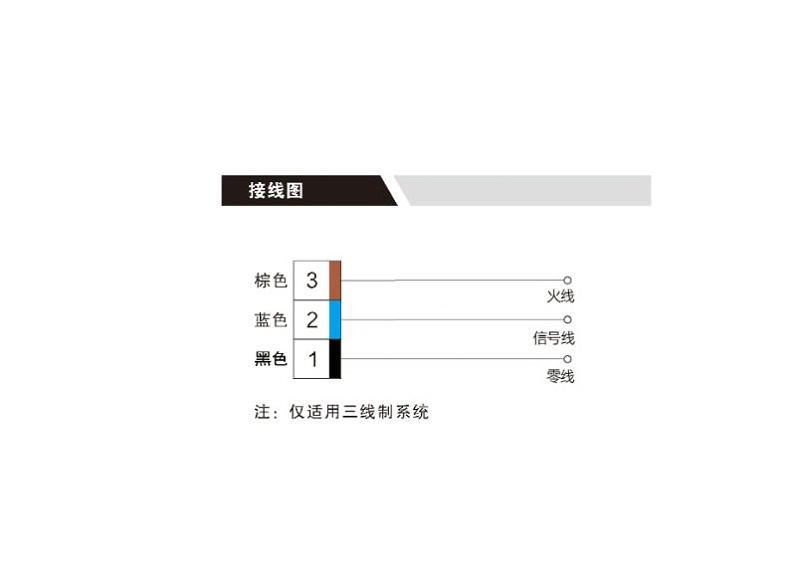

四、接线图

接下来，我们来看一下电动二通阀的接线图。

(1) 在接线图中，我们可以看到黑色线代表零线，蓝色线代表信号线，棕色线代表火线。这三根线分别连接到相应的端子上，形成完整的电路系统。

(2) 需要注意的是，这种接线方式仅适用于三线制系统，对于其他类型的系统，接线方式可能会有所不同。因此，在实际应用中，我们需要根据系统的具体类型和要求进行正确的接线操作。

小编结语

总之，电动二通阀以其智能化的工作原理和优异的产品特点，在空调系统末端水路控制中发挥着不可替代的作用。通过了解其工作原理和接线图，我们可以更好地理解和应用这一产品，为现代建筑的舒适环境贡献一份力量。
